CT-START CTS 2313

Электронное устройство плавного пуска

ОСНОВНАЯ ИНФОРМАЦИЯ

1.1 - Общие принципы работы

      CT-START представляет собой многофункциональную электронную систему, управляемую контроллером на базе 16-битового микропроцессора, и предназначенную для использования со всеми трехфазными асинхронными двигателями с короткозамкнутым ротором.
Он гарантирует пуск с:

  - Пониженным пусковым током,
  - Плавным и постоянным ускорением, получаемым за счет контроля тока, потребляемого двигателем.

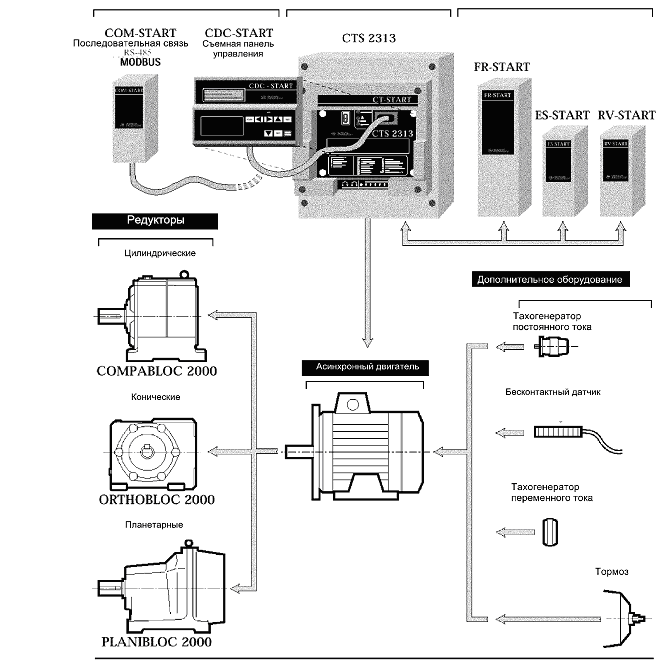

Увеличение количества функций CT-START с помощью нескольких дополнительных возможностей.
После пуска CT-START обеспечивает дополнительные возможности, описанные ниже:
Описание
CT-START CTS 2313 состоит из:
- 1 силового модуля в зависимости от номинала
- 1 модуля управления, идентичного для всего диа-пазона устройств
Силовой модуль содержит следующие компоненты:
- 6 мощных тиристоров, смонтированных на радиаторе;
- 1 вентилятор принудительной вентиляции  и его питание для обеспечения охлаждения ;
- 1 или 3 тепловых датчика, смонтированных на радиаторе для защиты тиристоров ;
- 2 трансформатора тока  для обеспечения защиты от перегрузки и регулирования тока;
- 1 плата питания , осуществляющая управление тиристором, проведение сетевых измерений и обеспечивающая интерфейс с платой управления;
- 1 плата питания электронной схемы управления  с предохранителем и клеммами;
- 1 автотрансформатор  для питания вентилятора принудительной вентиляции .
Модуль управления содержит плату, которая в ос-новном состоит из:
- клемм для подключения дистанционного устройстройства управления,
- выходных реле,
- контроллера на базе микропроцессора и его периферии,
- электронной схемы стабилизации,
-  клавиш установки параметров,
-  семисегментного дисплея,
- последовательной линии связи.

Функциональная схема
