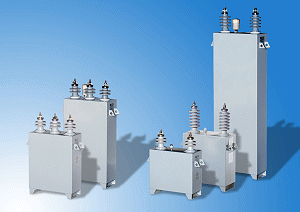

КОНДЕНСАТОРЫ ВЫСОКОВОЛЬТНЫЕ ZEZ SILKO ДЛЯ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ.
Конденсаторы предназначены для компенсации реактивной мощности и фильтрации высших гармоник.
Диэлектрик - полипропиленовая пленка, пропитанная синтетической жидкостью, известной под коммерческим названием “Ярилек”, безопастной для здоровья и экологии. Электродами служит алюминивая фольга. Каждый моток защищен внутренним предохранителем. Конденсаторы имеют вмонтированные внутренние разрядные резисторы, которые понижают напряжение до 75 В за 10 минут. У конденсаторов очень низкие потери, они сконструированы по международным стандартам.
Технические данные:
Тип диэлектрика: конструкция - пропитанный all-film
Номинальная частота: 50 чи 60 Гц ,
Номинальное напряжение: UN = 1,0 - 24 кВ,
Номинальная мощность: 25 -500 кВАр,
Потери: 0,15 W/ кВАр,
Пропитка: М-DBT - смесь моно- та дибензилтоуела,
Стандарты: МЕК 60871-1-2/97
Температурная категория:- 40 °C (максимальная температура окружающей среды + 50°C)
| Таб.1 Трехфазные компенсационные конденсаторы типа CPEFS 23 3 х 6,3 кВ - внутреннее исполнение - подключение Y - уровень изоляции 20/ 60 кВ |
Ном. мощность. |
Ном. емкость |
Габариты, ммМасса |
Масса |
Рис. № |
КВАр |
мкФ |
D |
H |
кг |
|
25 |
3 х 2 |
145 |
170 |
17 |
2/3 |
33,3 |
3 х 2,67 |
145 |
170 |
17 |
2/3 |
50 |
3 х 4 |
145 |
170 |
17 |
2/3 |
66,7 |
3 х 5,35 |
145 |
260 |
17 |
2/3 |
75 |
3 х 6 |
145 |
260 |
17 |
2/3 |
100 |
3 х 8 |
145 |
260 |
19 |
2/3 |
133 |
3 х 10,7 |
145 |
350 |
20 |
2/3 |
150 |
3 х 12 |
145 |
350 |
25 |
2/3 |
167 |
3 х 13,4 |
145 |
450 |
25 |
2/3 |
200 |
3 х 16 |
145 |
450 |
31 |
2/3 |
250 |
3 х 20 |
145 |
550 |
38 |
2/3 |
300 |
3 х 24,1 |
145 |
640 |
43 |
2/3 |
400 |
3 х 32,1 |
175 |
670 |
54 |
2/3 |
450 |
3 х 36,1 |
175 |
740 |
59 |
2/3 |
500 |
3 х 40,1 |
175 |
810 |
64 |
2/3 |
|
| Таб.2 Однофазные компенсационные конденсаторы типа CUAFS 23, напряжение 6,3 кВ - внутреннее исполнение - подключение I - уровень изоляции 20/ 60 кВ |
| Ном. мощность. |
Ном. емкость |
Габариты, мм |
Масса |
Рис. № |
КВАр |
мкФ |
D |
H |
кг |
|
25 |
2 |
145 |
180 |
14 |
1 |
33,3 |
2,67 |
145 |
180 |
14 |
1 |
50 |
4 |
145 |
180 |
14 |
1 |
66,7 |
5,35 |
145 |
180 |
14 |
1 |
75 |
6 |
145 |
180 |
14 |
1 |
100 |
8 |
145 |
250 |
18 |
1 |
133 |
10,7 |
145 |
250 |
18 |
1 |
150 |
12 |
145 |
330 |
23 |
1 |
167 |
13,4 |
145 |
330 |
23 |
1 |
200 |
16 |
145 |
420 |
29 |
1 |
250 |
20 |
145 |
520 |
35 |
1 |
300 |
24,1 |
145 |
600 |
40 |
1 |
400 |
32,1 |
175 |
640 |
50 |
1 |
450 |
36,1 |
175 |
710 |
55 |
1 |
500 |
40,1 |
175 |
780 |
60 |
1 |
|

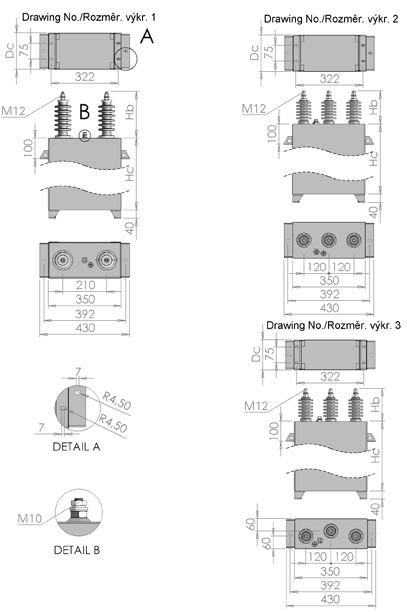

Чертеж 2 для напряжения ? 7,2 kV
Чертеж 3 для напряжения > 7,2 kV |
|
 |
Дополнительную информацию вы можете узнать из каталога или отправить нам запрос
|
