КОНДЕНСАТОРЫ СРЕДНЕЧАСТОТНЫЕ ZEZ SILKO ДЛЯ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ.

zez

Конденсаторы предназначены для использования:

В цепях с управлением переменным током от 40 до 24 000 Гц,
В повышении коэффициента мощности в первую очередь для индукционного обогрева в LC-контурах.

Конденсаторы имеют водяное охлаждение. Каждая обмотка имеет внутренний предохранитель. Конденсаторы предназначены только для внутреннего монтажа.

Технические характеристики:

Тип диэлектрика: пропитанный all-film
Рабочая частота: 40 - 24 000 Гц
Собственные затраты (tg): 0,0005
Пропитывающая жидкость: JARYLEK - смесь бензилтолуена и дибензилтоуена.
Рабочая температура: от 0 до +40 °С
Расход воды: 2 - 10 л/ мин.
Максимальное давление воды 0,6 МПа.
Стандарт: IЕC 60110-1-1998

Тип конденсатора*	Номинальная емкость, мкФ	Максимальное напряжение, В	Максимальный ток, А
FRJJS 1 – 8	8	2000	800
FRJJS 1 – 10	10	2000	800
FRJJS 1 – 12	12	2000	800
FRJJS 1 – 14	14	1600	800
FRJJS 1 – 16	16	2000	800
FRJJS 1 – 21	21	2000	800
FRJJS 1 – 24	24	1000	800
FRJJS 1 – 28	28	1500	800
FRJJS 1 – 36,5	36 ,5	1000	800
FRJJS 1 – 45	45	1300	800
FRJJS 1 – 50	50	1000	800
FRJJS 1 – 57	57	800	800
FRJJS 1 – 60	60	1050	800
FRJJS 1 – 105	105	800	800

* На заказ изготовляются конденсаторы на другие емкости в указанном диапазоне.
Отклонение емкости –5/+10%,

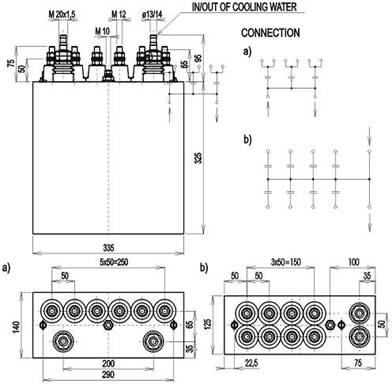

Основное разделение емкости по изоляторам - 1 : 2 : 2 : 2,
по заказу можно сделать другое распределение - 1 :1 :1 :1, 1 : 2 : 2 : 1 и др.

С 2002 г. маркировка конденсаторов изменилась:

Тип конденсатора:

F R J J S 2 0 - 2,0 / 6,9 / 3


						...._______ емкость,мкФ
					..___________Номинальное напряжение, кВ
				.._______________исполнение
			...___________________S - all-film (диэлектрик)
		..	____________________J - IP 00, внутрешняя установка, без розрядных резисторов
	..	______________________J - водоохолождаемый
..	_______________________ R - многосекционный -JARYLEC (не токсическое масло)
_________________________ F - тип- печной конденсатор
