СИЛОВЫЕ КОНТАКТОРЫ RADE KONCAR

ООО "ЭЛЕКТРОСФЕРА"

Главная	Продукция	Услуги	Скачать	Контакты

Отвечают нормам: IEC 60947-1, IEC 60947-4, VDE 0660

Ассортимент контакторов CNM , являющихся основной продукцией компании РАДЕ КОНЧАР, имеет хорошие эксплуатационные качества, особенно в тяжелых условиях работы и агрессивной окружающей среде. Полученный опыт на протяжении 55 лет производства контакторов и специальный материал контактов от Германских производителей гарантируют максимальный срок службы.

На сегодняшний день по сочетанию цена-качество этот бренд занимает лидирующие позиции на нашем рынке.

Технические характеристики и виды :

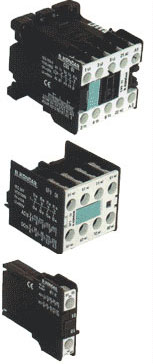

Миниконтакторы

Номин. рабочий ток Ie при 400В AC3 A	Pn при 400В 50Гц кВт	Ie/AC1 A	Вспомог. контакты	Тип	Размеры (axbxc) мм	Масса кг
С катушкой переменного тока
6	2.2	20	1 0	CM0 10	45x48x56	0.17
6	2.2	20	0 1	CM0 01	45x48x56	0.17
6	2.2	20	0 0	CM0 004	45x48x56	0.17

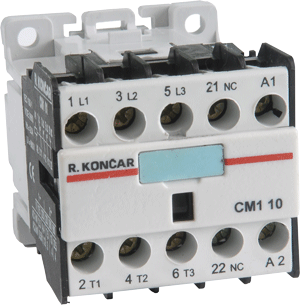

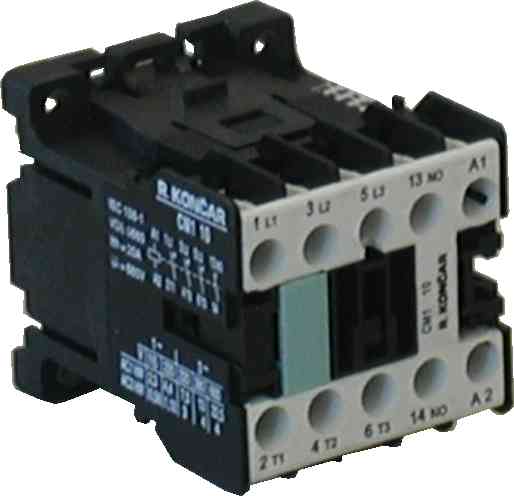

9	4	20	1 0	CM1 10	45x48x56	0.17
9	4	20	0 1	CM1 01	45x48x56	0.17
9	4	20	0 0	CM1 004	45x48x56	0.17

Мини вспомогательные контакторы

Соответсвует нормам: IEC 60947-1, IEC 60947-4, VDE 0660

Номин. рабочий ток Ie для AC15/AC14 при				Вспомог. контакты	Тип	Размеры (axbxc) мм	Масса кг
230B A	400B A	500B A	690B A	Вспомог. контакты	Тип	Размеры (axbxc) мм	Масса кг
С катушкой переменного тока
6	4	2.5	1.5	4 0	CP0 40	45x48x56	0.17
6	4	2.5	1.5	3 1	CP0 31	45x48x56	0.17
6	4	2.5	1.5	2 2	CP0 22	45x48x56	0.17

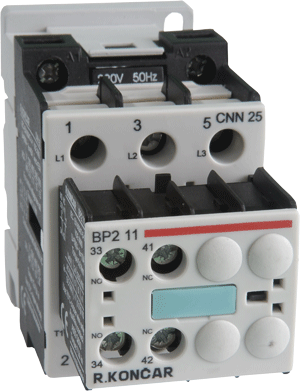

Блок вспомогательных контактов
6	3	1.8	1	4 0	BP0 40	35x36x38	0.04
6	3	1.8	1	3 1	BP0 31	35x36x38	0.04
6	3	1.8	1	2 2	BP0 22	35x36x38	0.04
6	3	1.8	1	1 3	BP0 13	35x36x38	0.04
6	3	1.8	1	0 4	BP0 04	35x36x38	0.04
6	3	1.8	1	1 0	BP1 10	9.8x48x56	0.013
6	3	1.8	1	0 1	BP1 01	9.8x48x56	0.013

Контакторы для двигателей

контакторы

Вспомогательные

контакторы

Для активной нагрузки

Ie при 400 В АС3 А	Pnom, при 400 В АС3 кВт	Ie/АС1 А	Вспомог. контакты н.в н.з.	Тип	Размеры (aхbхc) мм	Масса кг
С катушкой переменного тока
6	2.2	20	1 0	CM0 10	45x48x56	0.17
9	4	20	1 0	CM1 10	45x48x56	0.17
6	4	20	4 0	CP0 40	35x48x56	0.17
6	4	20	4 0	CP0 31	35x48x56	0.17
6	4	20	4 0	CP0 22	35x48x56	0.17
6	3	20	4 0	BP0 40	35x36x38	0.04
6	3	20	0 1	BP1 10	9.8x48x56	0.013

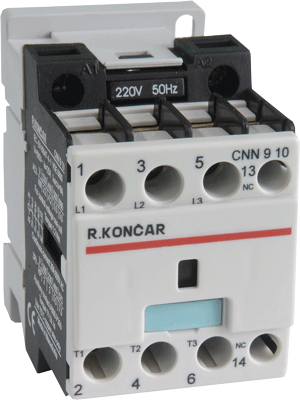

9	4	20	1 0	CNM 9 10	45х75х85	0.37
9	4	20	0 1	CNM 9 01	45х75х85	0.37

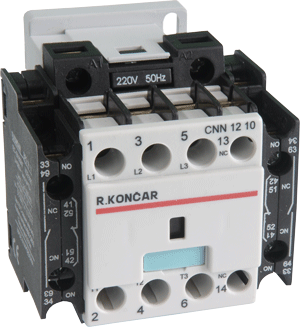

12	5.5	20	1 0	CNM 12 10	45х75х85	0.38
12	5.5	20	0 1	CNM 12 01	45х75х85	0.38
12	5.5	20	1 1	CNM 12 11	45х75х102	0.47
12	5.5	20	2 2	CNM 12 22	45х75х102	0.47
16	7.5	30	1 1	CNM 16 11	45х90х113	0.50
16	7.5	30	2 2	CNM 16 22	45х90х113	0.50
22	11	30	1 1	CNM 22 11	45х90х113	0.51
22	11	30	2 2	CNM 22 22	45х90х113	0.51
30	15	35	1 1	CNM 30 11	45х90х113	0.52
30	15	35	2 2	CNM 30 22	45х90х113	0.52
36	18.5	45	2 2	CNM 36 22	70х94х95	0.63
36	18.5	45	4 4	CNM 36 44	95х94х95	0.73
45	22	60	2 2	CNM 45 22	87х114х111	1.26
45	22	60	4 4	CNM 45 44	112х114х111	1.36
60	30	70	2 2	CNM 60 22	87х114х111	1.27
60	30	70	4 4	CNM 60 44	112х114х111	1.4
75	37	100	2 2	CNM 75 22	100х132х142	2.27
75	37	100	4 4	CNM 75 44	125х132х142	2.37

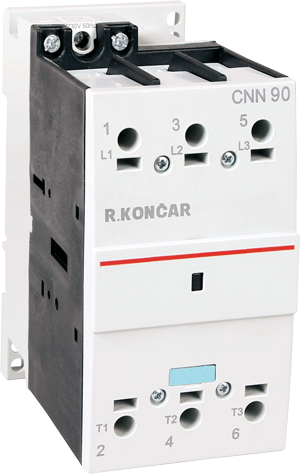

90	45	110	2 2	CNM 90 22	100х132х142	2.28
90	45	110	4 4	CNM 90 44	125х132х142	2.38

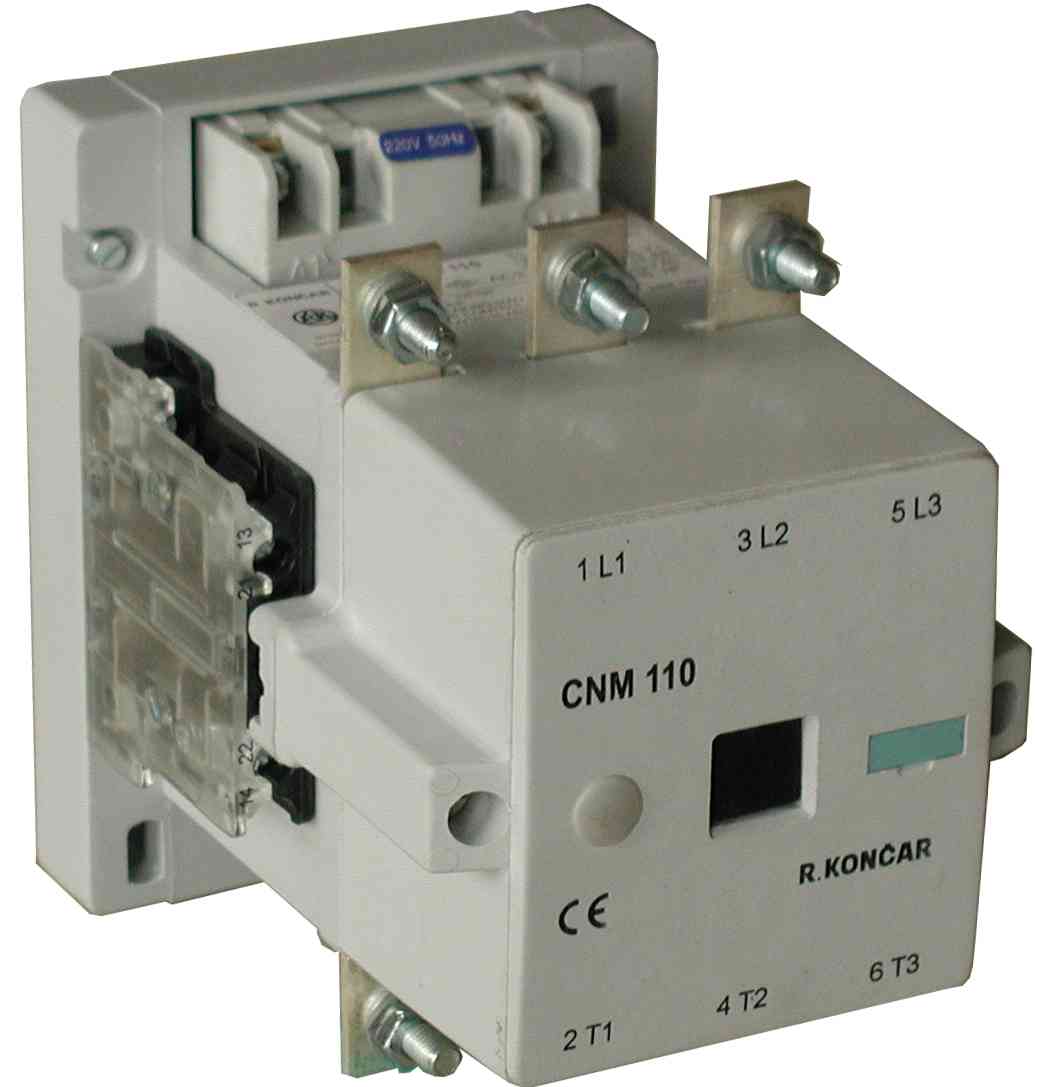

110	55	115	2 2	CNM 110 22	100х132х142	2.29
110	55	115	4 4	CNM 110 44	125х132х142	2.39
140	75	160	2 2	CNM 140 22	135х180х189	5.1
140	75	160	4 4	CNM 140 44	162х180х189	5.6

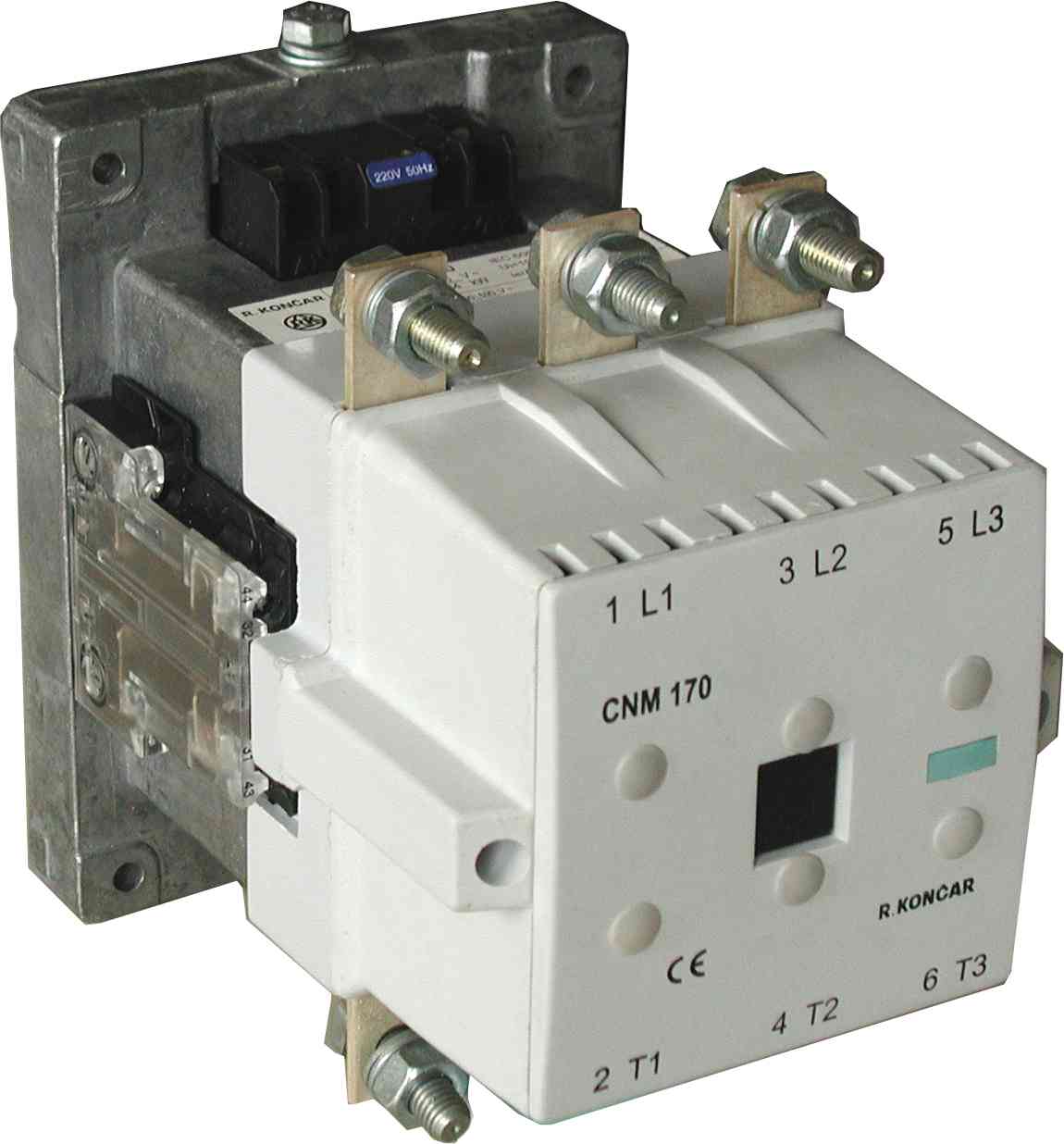

170	90	200	2 2	CNM 170 22	135х180х189	5.2
170	90	200	4 4	CNM 170 44	162х180х189	5.7
200	105	250	2 2	CNM 200 22	135х180х189	5.3
200	105	250	4 4	CNM 200 44	162х180х189	5.8
250	132	300	2 2	CNM 250 22	160х200х226	8.4
250	132	300	4 4	CNM 250 44	187х200х226	8.9
315	160	390	2 2	CNM 315 22	160х200х226	8.5
315	160	390	4 4	CNM 315 44	187х200х226	8.9

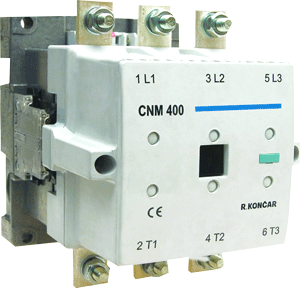

400	200	400	2 2	CNM 400 22	160х200х226	8.5
400	200	400	4 4	CNM 400 44	187х200х226	8.9
Так же изготавливаются контакторы с катушкой постоянного тока.......
Ie при 400 В АС3 А	Pnom, при 230 В АС1 кВт	Pnom, при 400 В АС1 кВт	Вспомог. контакты н.в н.з.	Тип	Габариты (aхbхc) мм	Масса кг
25	9	16	2 2	TK 25 22	45х75х102	0.43
35	13	23	2 2	TK 35 22	45х90х113	0.49
65	25	43	2 2	TK 65 22	55х116х113	0.60
85	32	56	2 2	TK 85 22	70х126х95	0.73
115	44	76	2 2	TK 115 22	87х161х111	1.43
130	50	85	2 2	TK 130 22	100х158х142	2.42
175	67	115	2 2	TK 175 22	100х158х142	2.42
250	95	164	2 2	TK 250 22	135х180х189	5.2
350	133	230	2 2	TK 350 22	160х200х226	8.9
450	170	295	2 2	TK 450 22	160х200х226	8.9

Для защиты электродвигателя к пускателю серии CNM предлогаются тепловые реле серии TRM .

Ограничитель напряжения	Тип	Масса кг
RС элемент для напряжения управл. 24 V...60 В	RC0-60	0.01
для напряжения управл. 72 V...220 В	RC0-220	0.01
Механическая блокировка
Комплект включает механическую блокировку и соединительные детали контактора	Тип	Масса
Для контактора СР0, СМ0 і СМ1	MB1	0.002

Вспомогательные контакторы

Соответсвует нормам: IEC 60947-1, IEC 60947-4, VDE 0660

Номинальный рабочий ток Ie для AC15/AC14 при				Вспомог. контакты	Тип	Размеры (axbxc) мм	Масса кг
230B A	400B A	500B A	690B A	Вспомог. контакты	Тип	Размеры (axbxc) мм	Масса кг
С катушкой переменного тока
10	6	4	2	4 0	CNP 21 40	45x75x85	0.37
10	6	4	2	3 1	CNP 21 31	45x75x85	0.37
10	6	4	2	2 2	CNP 21 22	45x75x85	0.37
10	6	4	2	1 3	CNP 21 13	45x75x85	0.37
10	6	4	2	8 0	CNP 31 80	45x75x102	0.43
10	6	4	2	7 1	CNP 31 71	45x75x102	0.43
10	6	4	2	6 2	CNP 31 62	45x75x102	0.43
10	6	4	2	5 3	CNP 31 53	45x75x102	0.43
10	6	4	2	4 4	CNP 31 44	45x75x102	0.43
С катушкой постоянного тока
10	6	4	2	4 0	CNB 21 40	45x75x129	0.60
10	6	4	2	3 1	CNB 21 31	45x75x129	0.60
10	6	4	2	2 2	CNB 21 22	45x75x129	0.60
10	6	4	2	1 3	CNB 21 13	45x75x129	0.60
10	6	4	2	8 0	CNB 31 80	45x75x145	0.66
10	6	4	2	7 1	CNB 31 71	45x75x145	0.66
10	6	4	2	6 2	CNB 31 62	45x75x145	0.66
10	6	4	2	5 3	CNB 31 53	45x75x145	0.66
10	6	4	2	4 4	CNB 31 44	45x75x145	0.66
