РЕГУЛЯТОР РЕАКТИВНОЙ МОЩНОСТИ NOVAR 11xx,12xx,1005,1007,1312.

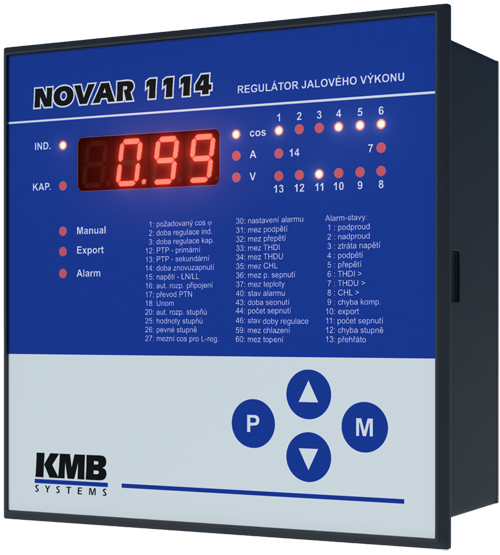

Nоvаr-1106/1114/120б/1214 - основные функции
Регуляторы реактивной мощности модельного ряда Novar-1xxx - это полностью автоматические приборы, осуществляющие оптимальное управление компенсацией реактивной мощности. Конструктивно они происходят от модельного ряда Novar-1 хх/2хх, и сохраняя прежний способ управления и подключения, приносят вместе с тем ряд улучшений и новых функций.
Регуляторы оснащены точными измерительными контурами тока и напряжения, и цифровой обработкой измеренных величин достигнута высокая точность определения истинного эффективного значения напряжения, тока и косинуса. Внутренний термодатчик служит для измерения температуры внутри шкафа.
Приборы осуществляют вычисление основной гармонической составляющей активного и реактивного тока по алгоритму FFТ. Подобным способом вычисляется и основная гармоника напряжения, чем обеспечивается точность измерения и регулирования и в условиях сильного искажения высшими гармониками.

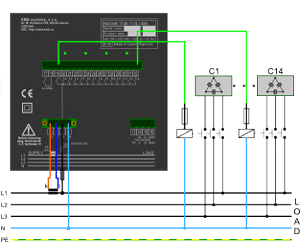

Измерительный контур напряжения у приборов Novar-1106/1114 внутри присоединен к клеммамм питающего напряжения, а у приборов Novar-1206/1214 он гальванически отделен и позволяет подключать к нему переменное напряжение от 45 до 760 V. Частота сетевого напряжения может лежать в пределах от 43 до 67 Гц. Измерительный контур тока является универсальным для номинальных значений вторичного тока измерительных трансформаторов тока (ИТТ) 1А или 5А. Измеряемые сигналы можно подключить к регулятору в произвольной комбинации, то есть произвольное фазное или линейное напряжение и ток любой фазы.
Запуск (инсталляция) прибора полностью автоматизирован. Регулятор автоматически определит как способ подключения, так и величину отдельных присоединенных компенсирующих ступеней. Ручное задание этих параметров также возможно.
Регулирование протекает во всех четырех квадрантах комплексной плоскости (U,I), и его скорость зависит как от величины ошибки регулирования, так и от ее полярности (перекомпенсация/ недо-компенсация) . Подключение и отключение компенсирующих конденсаторов осуществляется так, чтобы оптимальное состояние компенсации (требуемый косинус) было достигнуто одним циклом регулирования и минимальным количеством переключаемых ступеней. При этом прибор выбирает отдельные ступени с учетом их равномерной загрузки и сначала подключает ступени, которые были отключены раньше всего и их остаточный заряд минимальный.
Во время регулирования прибор проводит текущий контроль компенсирующих ступеней. При обнаружении пропадания или изменения величины ступени данная ступень временно исключается из процесса регулирования (при соответствующей настройке параметров).
Временно исключенная ступень периодически тестируется и может быть обратно введена в процесс регулирования.
При измерении вычисляются значения гармонических составляющих напряжения и тока до 19. порядка. Из этих величин вычисляется коэффициент нелинейных искажений (ТНD), и коэффициент нагрузки конденсаторов высшими гармониками (CHL), которые можно увидеть на дисплее. При этом можно установить допустимые уровни этих коэффициентов, при превышении которых регулятор отключит все компенсирующие ступени и тем самым предотвратит их повреждение. Кроме того, наихудшие значения указанных величин записываются в памяти прибора для дальнейшего анализа.
Наряду с конденсаторами к регулятору можно подключить и компенсирующие дроссели (в случае декомпенсации сети). Произвольный выход можно запрограммировать как постоянный, последние два выхода можно настроить для включения вентилятора или отопления.
Регуляторы поставляются в двух основных исполнениях в зависимости от количества выходов: Novar-1106/1206 с шестью выходными реле, а Novar-1114/1214 с четырнадцатью выходными реле. Регуляторы ряда Novar 12хх имеют в отличие от регуляторов ряда Novar 11 хх дополнительно гальванически отделенный вход измерительного напряжения и вход для выбора второго тарифа.
Оба ряда регуляторов имеют релейный выход" Alarm", активацию которого можно настроить на сигнализацию нестандартных состояний, как малый ток, большой ток, пропадание измерительного напряжения, перенапряжение, превышение настроенного уровня гармонических искажений, состояние недокомпенсации/перекомпенсации, состояние обратного питания (экспорт), превышение допустимого числа включений ступени, неисправность ступени или перегрев.
Все типы регуляторов можно заказать в расширенном исполнении с гальванически отделенным интерфейсом типа R5-232 или R5-485. В сочетании с удаленным компьютером таким образом можно дистанционно наблюдать все измеряемые величины и осуществлять настройку параметров регулятора.
Novar-1106/ 1114/1206/1214 - в исполнении « 5400)}
Регуляторы в исполнении «5400» (типовое обозначение например Novar-1114/5400 ) отличаются от регуляторов базового исполнения Novar-11 06 / Novar-1114 / Novar-1206 / Novar1214 следующими особенностями:
1 повышенное до 500 V максимальное напряжение питания, постоянное или переменное
2 общие контакты реле выведены на отдельные выводы разъема
Данные приборы предназначены в частности для применения в системах электроснабжения с изолированной нейтралью (без нулевого проводника). Остальные характеристики приборов совпадают с базовым исполнением регуляторов.

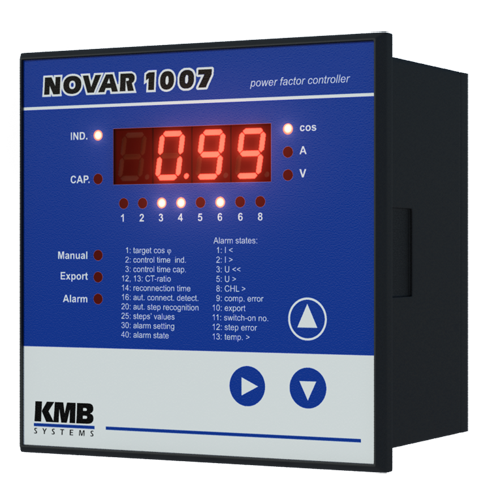

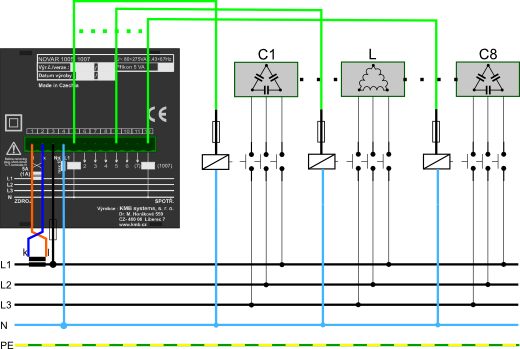

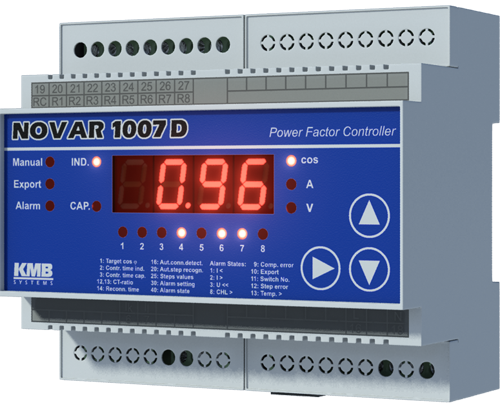

Novar 1005/ 1007
Данные регуляторы являются упрощенной версией моделей Novar-11 06/ 1114. Размещены в корпусах меньшего размера и предназначены для менее сложных применений. Novar-1005 имеет 6 выходных реле, Novar-1007 имеет 8 реле.
Novar-1312 - основные функции
Novar-1312 предназначен для динамической компенсации с тиристорными коммутаторами.
